Robustné bezosové špirálové dopravníky

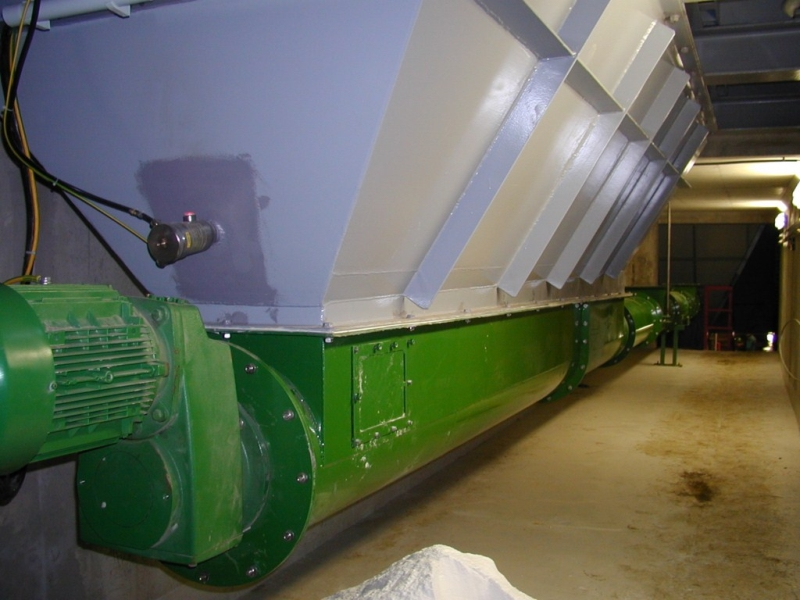

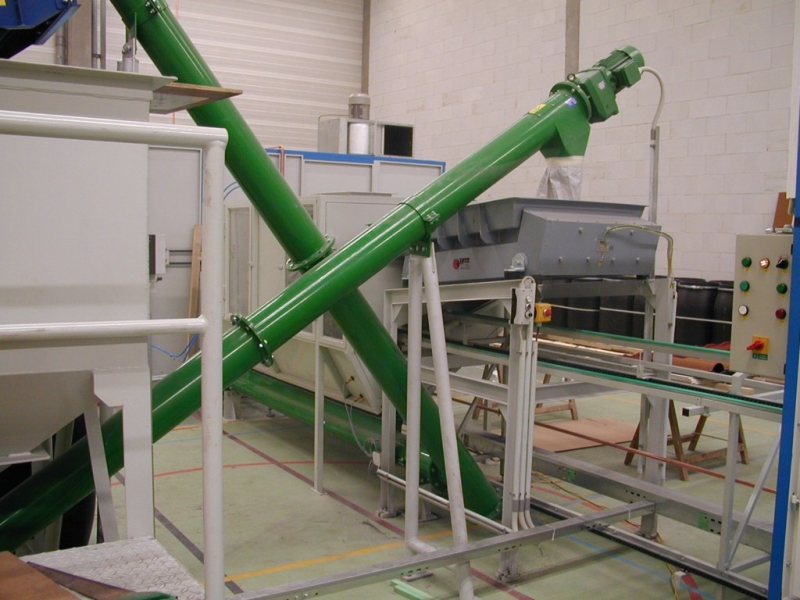

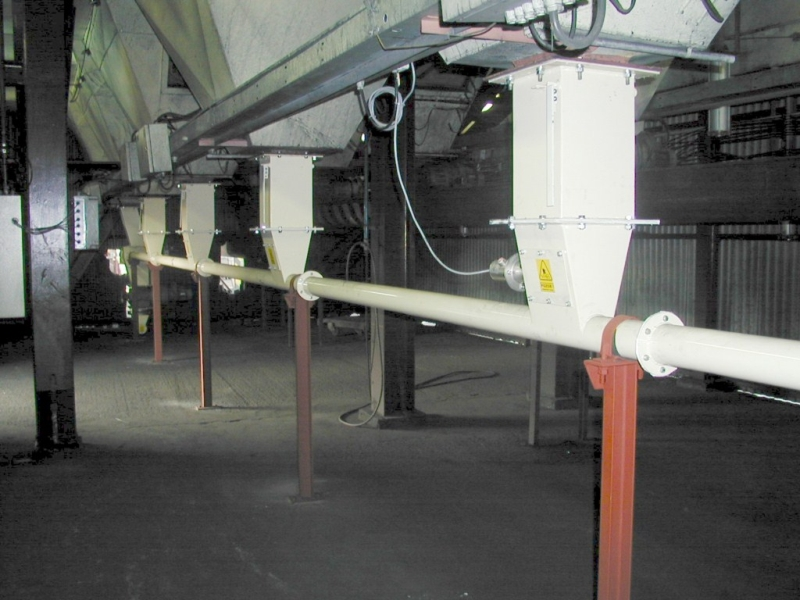

Robustné bezosové špirálové dopravníky RATAJ (typy RL, RLN, RLP, RRL, RRN, RLE) sa používajú pri doprave materiálov s výkonom až do 1000m3/hod. Ide o dopravu veľmi abrazívnych materiálov (korundová drť, štrk, piesok, drvené kamenivo, brúsny prach, troska), materiálov veľkých zrnitostí (PET fľaše, drevo, drevná štiepka, biomasa), dopravu lepivých a mokrých materiálov (kaly, zemina, bentonit) a dopravu jemných a tečúcich materiálov (potravinárske prášky, chemikálie, popolček).Maximálna dĺžka už namontovaných dopravníkov je 55m a v prípade vertikálnej dopravy až 25m. Pre extrémne zaťažované dopravníky sú určené robustné špirály s hrúbkou až 30mm a priemerom až 800mm. Dopravníky môžu byť vyrobené ako ťažné, tak aj tlačné, dopravníky kolmo spojené do seba (votknutie) a dopravníky zvislé. Okrem klasického druhu oceľového a nerezového potrubia dopravníkov je možné osadiť do potrubia polyamidové vložky RATAMID® alebo čadičové vložky pre dopravu extrémne abrazívnych materiálov.
Robustné bezosové špirálové dopravníky
| Typ/*1 | Vnější průměr špirály | Stoupání závitu | Tloušťka špirály | Dopravní výkon |
| - | (mm)/*2 | (mm) | (mm) | (m3/hod)/*3 |
RLN 25 | 25 | 15 | 4 - 12 | 0,001 - 0,2 |
RLN 45 | 45 | 40 | 5 - 12 | 0,001 - 0,3 |
RLN 55 | 55 | 50 | 4 - 12 | 0,01 - 0,5 |
RLN 55 | 55 | 50 | 4 - 12 | 0,01 - 0,5 |
| RL 60 | 60 | 60 | 4 - 12 | 0,01 - 1,5 |
| RL 65 | 65 | 60 | 4 - 12 | 0,001 - 0,5 |
RLN 70 | 70 | 60 | 6 - 12 | 0,01 - 1,5 |
| RL 75 | 75 | 80 | 6 - 12 | 0,01 - 2,0 |
| RL 80 | 80 | 80 | 6 - 12 | 0,01 - 2,0 |
| RL 80/65 | 80 | 65 | 6 - 12 | 0,01 - 2,0 |
RLN 80 | 80 | 80 | 5 - 12 | 0,01 - 2,0 |
RLN 80/65 | 80 | 65 | 5 - 12 | 0,01 - 2,0 |
| RL 90 | 90 | 90 | 6 - 12 | 0,01 - 3,0 |
| RL 90/60 | 90 | 60 | 6 - 12 | 0,01 - 2,5 |
RLN 90 | 90 | 90 | 5 - 12 | 0,01 - 3,0 |
RLN 90/60 | 90 | 60 | 5 - 12 | 0,01 - 2,5 |
| RL 100 | 100 | 100 | 6 - 12 | 0,01 - 4,0 |
| RL 100/60 | 100 | 60 | 6 - 12 | 0,01 - 3,0 |
| RL 100/75 | 100 | 75 | 6 - 12 | 0,01 - 3,0 |
RLN 100 | 100 | 100 | 5 - 12 | 0,03 - 4,0 |
RLN 100/75 | 100 | 75 | 5 - 12 | 0,02 - 3,0 |
| RL 120 | 120 | 120 | 6 - 12 | 0,04 - 7,0 |
| RL 120/80 | 120 | 80 | 6 - 12 | 0,03 - 6,0 |
RLN 120 | 120 | 120 | 5 - 12 | 0,04 - 7,0 |
RLN 120/80 | 120 | 80 | 5 - 12 | 0,03 - 6,0 |
| RL 130 | 130 | 130 | 6 - 12 | 0,03 - 7,0 |
| RL 140 | 140 | 140 | 8 - 15 | 0,1 - 10,0 |
| RL 140/90 | 140 | 90 | 8 - 15 | 0,1 - 7,0 |
| RL 140/100 | 140 | 100 | 8 - 15 | 0,1 - 7,0 |
RLN 140 | 140 | 140 | 8 - 15 | 0,1 - 10,0 |
RLN 140/105 | 140 | 105 | 8 - 15 | 0,1 - 7,0 |
| RL 150 | 150 | 150 | 8 - 20 | 0,2 - 15,0 |
| RL 150/105 | 150 | 105 | 8 - 20 | 0,2 - 15,0 |
RLN 150 | 150 | 150 | 8 - 20 | 0,2 - 15,0 |
| RL 160/105 | 160 | 105 | 10 - 20 | 0,1 - 12,0 |
| RL 180 | 180 | 180 | 10 - 20 | 0,3 - 20,0 |
RLN 180 | 180 | 180 | 10 - 20 | 0,3 - 20,0 |
RLN 180/120 | 180 | 120 | 10 - 20 | 0,3 - 15,0 |
| RL 200 | 200 | 200 | 12 - 20 | 0,5 - 25,0 |
| RL 200/135 | 200 | 135 | 12 - 20 | 0,4 - 20,0 |
| RL 230 | 230 | 230 | 12 - 20 | 0,5 - 25,0 |
RLN 230 | 230 | 230 | 10 - 20 | 0,5 - 25,0 |
| RL 240/145 | 240 | 145 | 15 - 20 | 0,5 - 25,0 |
| RL 250 | 250 | 250 | 12 - 25 | 0,5 - 30,0 |
| RL 250/170 | 250 | 170 | 12 - 25 | 0,5 - 25,0 |
| RL 280 | 280 | 280 | 12 - 25 | 0,5 - 40,0 |
| RL 280/190 | 280 | 190 | 12 - 25 | 0,5 - 30,0 |
RLN 280 | 280 | 280 | 12 - 25 | 0,5 - 40,0 |
RLN 280/190 | 280 | 190 | 12 - 25 | 0,5 - 38,0 |
| RL 315 | 315 | 315 | 12 - 30 | 0,5 - 70,0 |
| RL 315/205 | 315 | 205 | 12 - 25 | 0,5 - 60,0 |
| RL 350 | 350 | 350 | 12 - 30 | 1,0 - 150,0 |
| RL 350/235 | 350 | 235 | 12 - 30 | 1,0 - 100,0 |
| RL 400 | 400 | 400 | 12 - 30 | 3,0 - 200,0 |
| RL 400/265 | 400 | 265 | 12 - 30 | 2,0 - 100,0 |
RLN 400 | 400 | 400 | 12 - 30 | 3,0 - 200,0 |
| RL 450 | 450 | 440 | 12 - 30 | 3,0 - 230,0 |
| RL 500 | 500 | 500 | 12 - 30 | 4,0 - 250,0 |
| RL 600 | 600 | 600 | 12 - 30 | 5,0 - 600,0 |
| RL 600/400 | 600 | 400 | 12 - 30 | 3,0 - 400,0 |
| RL 800/600 | 800 | 600 | 20 - 40 | 20,0 - 500,0 |
/*1 Červeno označené typy = nerezové vyhotovenie špirály a potrubia.
/*2 Vonkajšie priemery robustných bezosových dopravníkov sú závyslé na druhu a fyzikálnych vlastnostiach dopravovaného materiálu.
/*3 Dopravné výkony jednotlivých dopravníkov sú závislé na druhu a fyzikálních vlastnostiach dopravovaného
Ľahké bezosové špirálové dopravníky

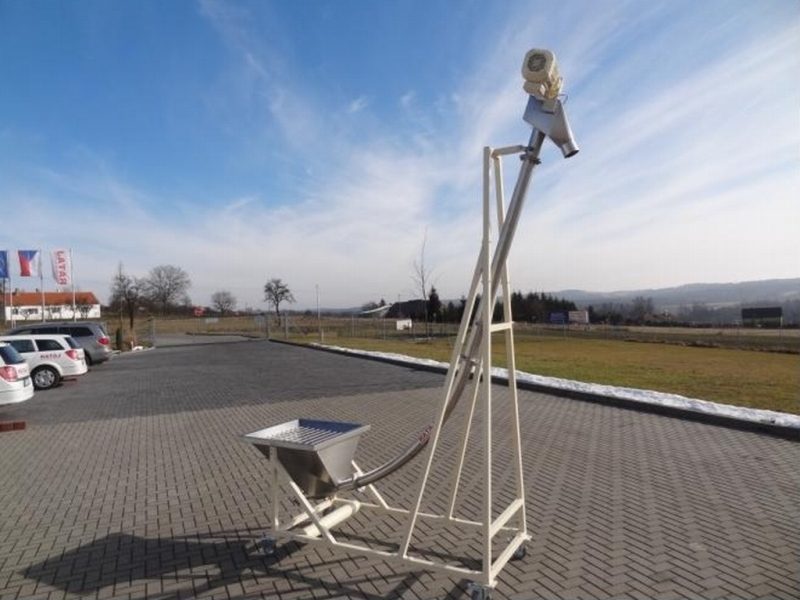

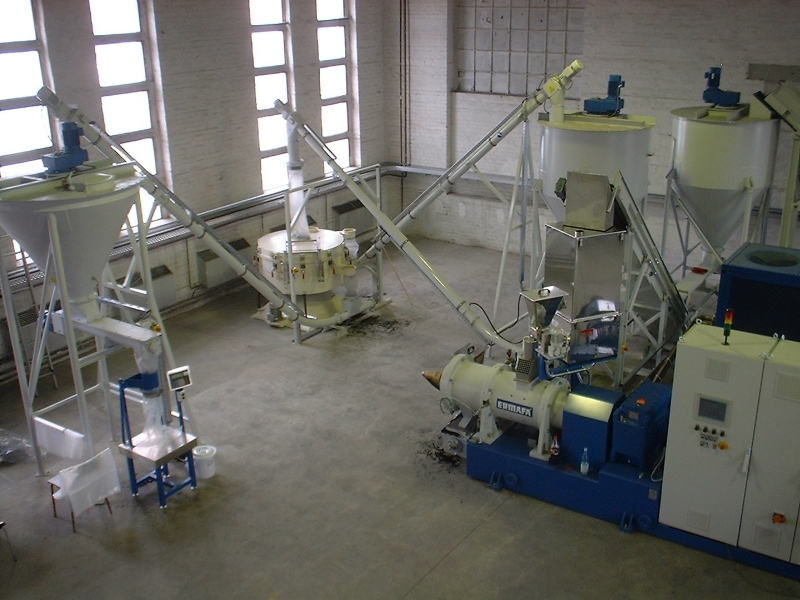

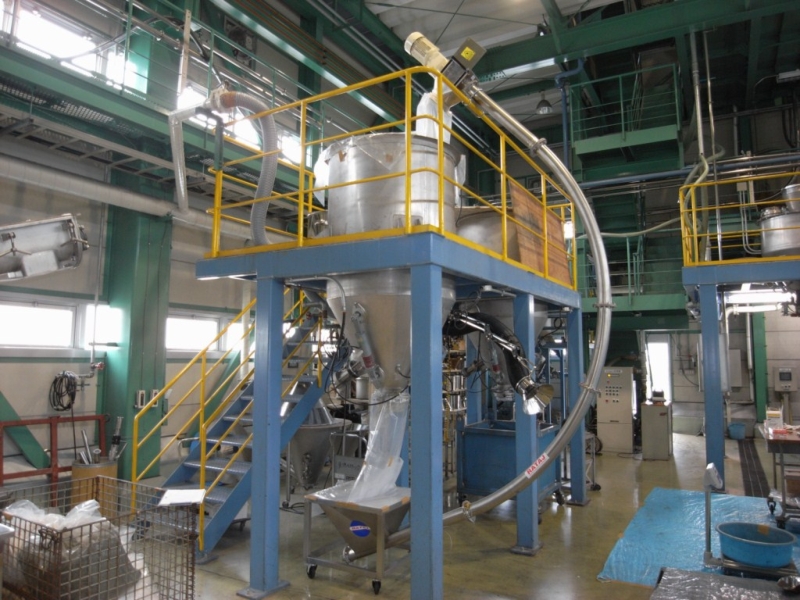

Tento druh bezosových špirálových dopravníkov RATAJ® (Typy SL, SLN, SLP) sa používa pre dopravu jemných a ľahkých materiálov pri dopravných výkonoch 0,01- 15m3/hod. Veľkou výhodou týchto dopravníkov je možnosť dopravy materiálu v oblúkoch a na veľké vzdialenosti až do 120m na jednu pohonnú jednotku. Na celej dopravnej trase nie sú ložiska, čo umožňuje dopravovať materiál v celom priereze dopravníka. Výkonom týchto dopravníkov je o cca 70% väčší ako je výkon klasických (šnekových) dopravníkov s hriadeľom pri porovnateľných otáčkach a priemere.Materiálové provedení:
Špirála
TYP SL - oceľová (St 37/St 52)
TYP SLN - nerezová (AISI 302)
Potrubie
TYP SL - oceľové (St 37/ST 52)
TYP SLN - nerezové (AISI 304, AISI 316)
TYP SLP - plastové (PVC, Polyamid PA 6, PA 12, POM, PE)
Ľahké bezosové špirálové dopravníky
| Typ/*1 | Vnější průměr špirály | Vnější průměr dopravníku | Poloměr | Max. délka | Dopravní výkon |
| - | (mm) | (mm)/*2 | (mm) | (m) | (m3/hod)/*3 |
| SL(P) 36, 38 | 36, 38 | 55 | 1800 | 100 - 120 | 0,001 - 0,5 |
SLN 38 | 38 | 55 | 1800 | 50 - 70 | 0,001 - 0,5 |
SLN 52 | 52 | 70 | 1530 | 50 - 70 | 0,001 - 1,5 |
| SL(P) 53 | 53 | 70 - 80 | 2000 | 50 - 70 | 0,001 - 1,5 |
| SL(P) 61 | 61 | 75 - 80 | 1530 | 85 - 100 | 0,001 - 1,5 |
SLN 61 | 61 | 75 - 80 | 1530 | 30 - 50 | 0,001 - 1,5 |
| SL(P) 68 | 68 | 90 | 2000 | 70 - 80 | 0,001 - 3,5 |
SLN 68 | 68 | 90 | 1570 | 30 - 50 | 0,001 - 4,0 |
SLN 90 | 90 | 114 | 1590 | 20 - 30 | 0,001 - 15,0 |
| SL(P) 95 | 95 | 102 - 125 | 1590 | 40 - 50 | 0,001 - 15,0 |
